Carcasă cu motor electric din aluminiu: proiectare, fabricație, protecție și precizie

Maximizarea fluxului de căldură în carcasele motorului electric din aluminiu

Când inginerii discută carcasă cu motor electric din aluminiu disiparea căldurii , vorbesc cu adevărat despre gestionarea unui lanț de rezistențe termice: de la înfășurări de cupru sau laminări statorice în jugul și caracteristicile de montare, prin peretele carcasei, de -a lungul suprafeței exterioare și, în final, în aerul sau lichidul din jur. Orice legătură slabă din acest lanț crește temperaturile hotspot și comprimă marjele de performanță. Conductivitatea termică ridicată a aluminiului în comparație cu carcasele feroase îl face o primă alegere evidentă, dar realizarea acestui avantaj depinde de selecția materialelor atentă, proiectarea contactului și inginerie de suprafață. Scopul nu este pur și simplu mișcarea căldurii; Se mișcă căldura în mod previzibil, în timp ce controlează greutatea, fabricabilitatea și costurile.

Căi termice în interiorul carcasei

În interiorul carcasei, căldura lasă dinții statorului și jugul prin conducere și se încrucișează în carcasă prin intermediul unor potriviri de presă, interfețe de lipire sau compuși de ghiveci. O interfață de contact continuă, foarte încărcată, reduce rezistența la contact. Etapele practice includ potriviri de presă strâns tolerate, materiale de interfață subțiri și uniforme și presiune de deliberare de prindere care evită distorsiunea. În cazul în care este necesară umplutura de ghiveci sau de gol, alegeți materialele de echilibrare a conductivității cu vâscozitate, astfel încât acestea să ude micro-asperități fără a prinde aer. Designerii îmbunătățesc adesea conducerea prin extinderea dinților statorului sau adăugând șunturi de cupru care scurtează lungimea căii. Deoarece aluminiul se extinde mai mult decât oțelul, trebuie luată în considerare expansiunea diferențială la temperaturi de funcționare; Prea multă interferență la asamblare poate deveni prea puțin în timpul funcționării la cald, degradând transferul termic tocmai atunci când este cel mai necesar.

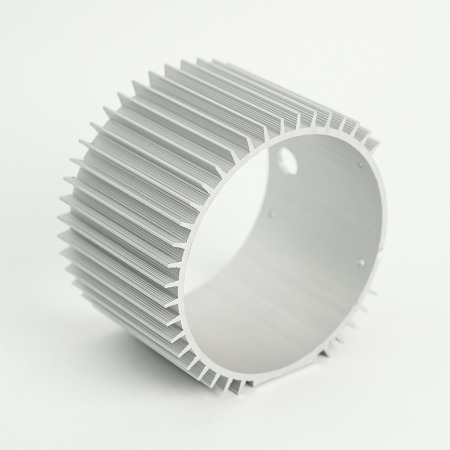

Geometria Fin, fluxul de aer și tratamente de suprafață

În afara carcasei, convecția domină. Aripioarele drepte sunt simple și eficiente din punct de vedere al costurilor, dar aripioarele lăutate sau ondulate deranjează straturile de delimitare și pot depăși fluxul de aer cu viteză mică. Distanța de aripioare ar trebui să țină cont de eliminarea riscurilor și a unghiurilor de fabricație. Tratamentele de suprafață pot fi contraintuitive: o suprafață micro-stricată poate crește transferul convectiv de căldură prin declanșarea turbulenței, chiar dacă reduce ușor conductivitatea, iar un strat anodic întunecat crește emisivitatea, ceea ce contează oriunde radiația este neglijabilă. Dacă motorul trăiește într-un mediu giulgi sau sub capotă, fluxul de aer conducat cu profiluri de viteză cunoscute este mai fiabil decât bazându-se pe fluxul incidental. Când praful sau insectele sunt probabil, alegeți aripioare mai groase, cu distanțare mai largă pentru a păstra performanța în timp.

Grade materiale și conductivitate termică

Diferite grade de aluminiu Conductivitatea comercială împotriva cazității și puterii. Aliajele care se aruncă cu un silicon ridicat curg frumos și umplu aripioare subțiri, dar conductivitatea lor termică este mai mică decât gradele forjate. În schimb, extruziile din seria 6XXX din seria 6xx oferă o conductivitate și mașinabilitatea excelentă, deși pot solicita mai multe prelucrări pentru a ajunge la geometrii complexe. Deoarece alegerea materialelor interacționează cu procesul, deciziile ar trebui să cântărească câștiguri termice împotriva costurilor de scule și piese. Următoarele comparații au pus numere în context înainte de rezumatul complet al tabelului.

• Aluminiul efectuează de obicei căldură de mai multe ori mai bine decât oțelurile inoxidabile la temperatura camerei, ceea ce se poate traduce într -o creștere a temperaturii mai mici pentru același flux de căldură.
• În cadrul familiilor de aluminiu, siliciul inferior sau aliajele forjate conduc, în general, mai bine decât aliajele care se aruncă cu un silicon ridicat, în detrimentul turnării pereților subțiri la fel de ușor.
• Magneziul este mai ușor, dar de obicei efectuează căldură mai puțin eficient decât gradele comune de aluminiu și poate complica gestionarea coroziunii.

Metode de testare și bucle de feedback de proiectare

Modelele termice accelerează învățarea, dar acestea trebuie ancorate prin măsurare. Termografia cu infraroșu dezvăluie hotspot -uri în jurul umerii rulmentului și intersecțiilor de coaste. Testele calibrate de căldură calibrate cu sarcini cunoscute valid CFD, în timp ce ciclul de șoc termic expune degradarea interfeței pe viață. Cele mai eficiente programe tratează evaluarea comparativă termică ca o poartă de rutină în versiunile de proiectare, nu un eveniment special. Această abordare a sistemelor este ceea ce în cele din urmă transformă fraza disiparea căldurii motorului electric din aluminiu de la o interogare de căutare într -un avantaj competitiv în domeniu.

Alegerea unei rute de producție și evaluarea partenerilor

Selectarea unui proces și verificarea Furnizori de locuințe cu motor din aluminiu turnat este un exercițiu multi-variabil. Turnarea matriței excelează la volume mari, cu pereți subțiri și aripioare integrate; Turnarea cu nisip oferă investiții de flexibilitate și unelte mai mici cu costul unor secțiuni mai groase; Extruziune plus prelucrarea CNC asigură un finisaj și conductivitate superbe de suprafață pentru geometrii mai simple; iar turnarea înrudită permanentă se află între nisip și turnarea de matrițe pentru alergări medii. Alegerea potrivită echilibrează geometria, toleranța, produsele cosmetice și costul total al proprietății. Când două rute apar viabile, comparați-le în propoziții mai întâi și confirmați cu un scor tabulat, astfel încât compromisurile să fie transparente pentru echipe de inginerie, calitate și aprovizionare deopotrivă.

Died Turting vs. Sand Alting vs. Extruziune CNC

Turnarea în matrițe câștigă de obicei acolo unde ai nevoie de multe aripioare subțiri și o grosime constantă a peretelui, cu o repetabilitate strânsă. Turnarea cu nisip, în timp ce mai mult, susține carcase mari și iterații de proiectare rapidă, fără instrumente ridicate. Prelucrarea CNC de extrudare are sens pentru cochilii cilindrice sau prismatice în care aripioarele liniare sau conductele simple pot fi tăiate din stoc; De asemenea, păstrează o conductivitate termică mai mare a aluminiului forjat. Turnarea investițiilor poate obține detalii fine, dar adesea pierde teren pentru costuri pentru piese mai mari. Deoarece finisajul suprafeței afectează etanșarea, pictura și emisivitatea termică, luați în considerare cât de multă prelucrare sau post-procesare trebuie fiecare traseu pentru a atinge performanța și țintele cosmetice.

Instrumente, timpul de plumb și costul total al proprietății

Costul total al proprietății (TCO) combină unelte amortizate, prețuri de piesă, resturi, marfă și riscuri de calitate. Turnarea la matrițe are un instrument mai mare, dar un timp scăzut de ciclu; turnarea de nisip inversează asta. Dacă volumul anual este incert, începând cu turnarea cu nisip sau extrudarea poate scădea programul și poate furniza date despre cererea reală înainte de a se angaja la unelte hard. În schimb, atunci când prognoza de lansare este fermă și geometria se potrivește, mutarea devreme pentru a muri poate plăti rapid instrumentele prin micșorarea timpului ciclului și a conținutului de prelucrare. Locația furnizorului influențează riscul de logistică și timpul de plumb; aprobarea dublă cu planuri de inspecție comune și instrumente interschimbabile pot stabiliza oferta.

Sisteme de calitate și evaluare a furnizorilor

Când screening muri Carcasă cu motor din aluminiu furnizori , uită -te dincolo de capacitățile nominale. Solicitați diagrame de flux de proces, exemple PFMEA și date de capacitate statistică privind carcasele similare. Examinați rapoartele metalografice pentru porozitate și controlul la rece și întrebați cum strategiile de gatire/preaplin reduc capturarea gazelor în aripioare subțiri. Validați că echipamentele de măsurare a coordonatelor și platformele de testare a presiunii se potrivesc cu planul dvs. de inspecție. Un furnizor matur va saluta un atelier comun DFM/DFMEA care reduce riscul înainte de tăierea oțelului.

Strategia de protecție a mediului și etanșare

Proiectarea a IP65 motor de aluminiu rezistent la coroziune înseamnă să te gândești holistic la apă, praf, substanțe chimice, ciclism de temperatură și cupluri galvanice. IP65 denotă construcții și protecție etanșă la praf împotriva jeturilor de apă, dar trecerea unui test de laborator nu este aceeași cu prosperarea de-a lungul anilor pe câmp. Mediile reale combină spray-ul de sare, praful conductiv, uleiurile și gradienții termici care pompează umiditatea prin micro-goluri. Pentru a avea succes, caracteristicile de etanșare trebuie să fie generoase, acoperirile trebuie să fie compatibile, iar metalele diferite trebuie izolate. Deoarece coroziunea este o problemă a sistemului, multe eșecuri urmăresc interfețele - Fasters, șefii și copertile - mai degrabă decât aluminiul în vrac în sine.

Evaluări IP, garnituri și respirații

Începeți prin a alege geometria garniturii care menține compresia după îmbătrânire: elastomeri cu celule închise pentru burete pentru intrarea cu apă scăzută sau profiluri modelate pentru o implicare robustă a flanșei. Intervalele de compresie țintă care reprezintă stivele de toleranță; Utilizați limitatoare de compresie în huse din plastic pentru a evita supra-scutirea. În cazul în care carcasa se încălzește și se răcește, o respirație a membranei egalizează presiunea și reduce tendința de a trage umiditatea dincolo de garnituri. Glandele de cablu și intrările de conducte trebuie să se potrivească cu țintele de intrare; Chiar și o glandă sub-spec poate degrada un design altfel excelent.

Acoperiri, anodizare și testare la coroziune

Aluminiul neacoperit formează un oxid de protecție, dar mediile bogate în clorură solicită mai mult. Anodizarea crește rezistența la coroziune și duritatea suprafeței; Acoperirea cu pulbere oferă un finisaj dur și atractiv; Și acoperirile de conversie îmbunătățesc aderența vopselei. Când piesele vor fi asamblate cu elemente de fixare inoxidabile, utilizați șaibe izolatoare sau etanșare pentru a atenua potențialul galvanic. Validați sistemele de acoperire cu spray neutru de sare și teste de coroziune ciclică care includ cupoane crevice reprezentative pentru articulații reale, nu doar panouri plate. Cea mai bună practică este să combinați etanșarea robustă cu un finisaj adaptat mediului, apoi să verificați cu teste accelerate.

Elemente de fixare, interfețe și metale diferite

Cuplurile galvanice conduc multe probleme de teren. Dacă sunt necesare elemente de fixare inoxidabile, izolați-le de aluminiu cu șaibe captive, aplicați anti-activitate compatibilă și evitați geometriile de reținere a apei. În cazul în care suportele de oțel se fixează la carcasă, utilizați etanșarea în articulație pentru a reduce coroziunea crevice. În cele din urmă, tratați punctele de împământare și pauzele de vopsea în mod deliberat, astfel încât sistemele de protecție nu sunt compromise neintenționate. O abordare disciplinată transformă o „trecere de test IP” într -un accidentat IP65 motor de aluminiu rezistent la coroziune Asta prosperă într -o vreme reală și la spălări.

Reducerea în masă pentru tracțiuni moderne

Electrificarea plasează o primă pentru greutăți și eficiența pachetelor, ceea ce face ca căutarea unui Carcasă ușoară de motor din aluminiu pentru motoarele EV Mai mult decât un slogan. Masa mai mică îmbunătățește eficiența vehiculului, lărgește camera termică și ușurează manipularea ansamblului. Dar reducerile de greutate nu pot compromite rigiditatea carcasei, alinierea rulmentului sau comportamentul acustic. Arta este de a elimina gramele în care structura contribuie cel mai puțin, păstrând căi de încărcare și performanțe termice. Făcând acest lucru îmbină optimizarea topologiei, înclinarea prietenoasă cu turnarea și prelucrarea judicioasă, care evită crearea creșterii stresului sau a secțiunilor subțiri vulnerabile la porozitate.

Topologie structurală și ținte de greutate

Începeți cu o topologie bazată pe rigiditate: definiți sarcinile de rulment, reacțiile cutiei de viteze și constrângerile de montare, apoi lăsați un solver să identifice coridoarele de material care poartă cea mai mare parte a stresului. Traduceți rezultatul în coaste și pânze de turnare cu tranziții uniforme de perete, fileuri generoase și proiect consistent. Pentru carcasele cilindrice, luați în considerare benzile integrale de coaste care se dublează ca inele care răspândesc căldura. Stabilirea țintelor de greutate și rigiditate din timp, astfel încât compromisurile sunt vizibile în timpul recenziilor de proiectare, mai degrabă decât descoperite în timpul testării DV.

Completări termice-structurale

Reducerea greutății uneori intră în conflict cu răcirea. Pereții mai subțiri reduc zona de conducere, dar mai mult, dar aripioarele mai subțiri pot restabili zona convectivă dacă turnarea permite. Dacă CFD prezintă o zonă fierbinte în apropierea unui șef de montare, o coastă locală de distribuitor de căldură poate performa o creștere globală a grosimii de perete. În mod similar, o acoperire întunecată, durabilă, poate crește emisivitatea și poate recupera o anumită marjă termică fără penalități structurale. Trucul este de a combina mai multe îmbunătățiri modeste, mai degrabă decât de a se baza pe o soluție de greutate grea. Atunci când o geacă cu glicol de apă este posibilă, canalele integrate pot schimba regimul termic în întregime, permițând o grosime mai mică a peretelui, fără a se supraîncălzi.

NVH, rigiditate și integrare

Piesele ușoare pot suna. A păstra un Carcasă ușoară de motor din aluminiu pentru motoarele EV liniștit, ajustați distanța de coaste și grosimea pentru a rupe modurile panoului și utilizați modele asimetrice de coaste acolo unde este posibil. Integrarea-cum ar fi combinarea scuturilor la capătul rotorului, a suporturilor invertoare sau a galeriei de răcire-rătăcește parantezele și elementele de fixare care adaugă greutate și complexitate. Comparați două opțiuni în cuvinte, apoi confirmați cu un tabel simplu: o carcasă integrată ar putea economisi 8–12% masă și zece elemente de fixare, în timp ce o abordare modulară poate simplifica serviciul la un cost de greutate ușor. Luați decizii în contextul strategiei de asamblare și reparabilitatea câmpului, nu doar greutatea.

Prelucrare de precizie și verificare

Transformarea unei turnări dure într -o componentă finalizată se balansează pe precizie - înclinată de frază Toleranță la carcasă cu motor din aluminiu CNC 0,01mm . Deși nu toate caracteristicile necesită un control de zece microni, purtările de porturi și fețele de împerechere o fac adesea. Realizarea acestui lucru necesită mai mult decât mașini capabile; Depinde de strategia de date, de fixare stabilă, control termic și monitorizare a capacității de proces. Gândiți -vă la prelucrare ca la ultima șansă de a alinia performanța mecanică, termică și de sigilare cu intenția de proiectare.

GD&T pentru porturi și potriviri

Definiți bazele de date care reflectă modul în care carcasa este constrânsă în serviciu. Concentricitatea sau poziția alezelor de rulment ar trebui să facă referire la fața de montare și la alezajul opus pentru a păstra alinierea rotorului. Circulația și cilindricitatea la nivelul micronic pot fi necesare pentru a proteja durata de viață. Flatness pe huse și interfețe de viteză acceptă compresia garniturii și plasă de viteze. În loc să se strângă peste fiecare toleranță, concentrați precizia la caracteristicile care controlează comportamentul sistemului și permit toleranțe generoase în altă parte pentru a reduce costurile.

Fixarea, capacitatea de proces și inspecția

Ținerea unei turnări cu pereți subțiri fără distorsiune este o ambarcațiune. Folosiți cuiburi care se potrivesc de formă și vid, după caz, și controlați forțele de prindere pentru a evita ovalizarea sondelor. Prelucrarea în scenă, astfel încât eliminarea stocurilor grele are loc înainte de caracteristicile de precizie. Temperatura lichidului de răcire și încălzirea mașinii la urmărirea CNC prelucrat Carcasă cu motor din aluminiu Toleranță 0,01mm ; Fără stabilitate termică, măsurători derivă și capacitate suferă. Verificați caracteristicile critice cu CMM și calibrele de aer și monitorizați cu SPC, astfel încât tendințele să fie prinse înainte ca piesele să scape. Un proces capabil ar trebui să demonstreze CP/CPK> 1,33 pe dimensiuni critice pentru siguranță, cu planuri de reacție clare atunci când graficele de control semnalizează condiții în afara controlului.

Documentare, SPC și criterii de lansare

Documentația robustă traduce cunoștințele tacite în rezultate repetabile. Planurile de control ar trebui să conecteze operațiunile de caracteristicile pe care le creează și la instrumentele care le verifică. Inspecția din primul articol confirmă interpretarea tipărității, în timp ce auditurile în curs de desfășurare verifică faptul că fixarea, tăieturile și programele se potrivesc cu starea aprobată. Pentru fețe de etanșare, combinați verificările de finisare a suprafeței cu planeitate; Pentru găuri filetate, verificați locația, precum și calitatea tonului. Testarea finală de scurgere a volumelor închise și verificarea unghiului de cuplu pentru inserții completează pachetul, asigurându-se că carcasa finalizată îndeplinește obiectivele de performanță, durabilitate și asamblare atunci când părăsește linia.

Comparații rapide de referință

Comparațiile de mai jos rezumă declarațiile narative de mai sus într-o singură viziune pentru a sprijini deciziile de compromis rapide și recenziile trans-funcționale.
